SOLID67

Mudança de protocolo num piscar de olhos

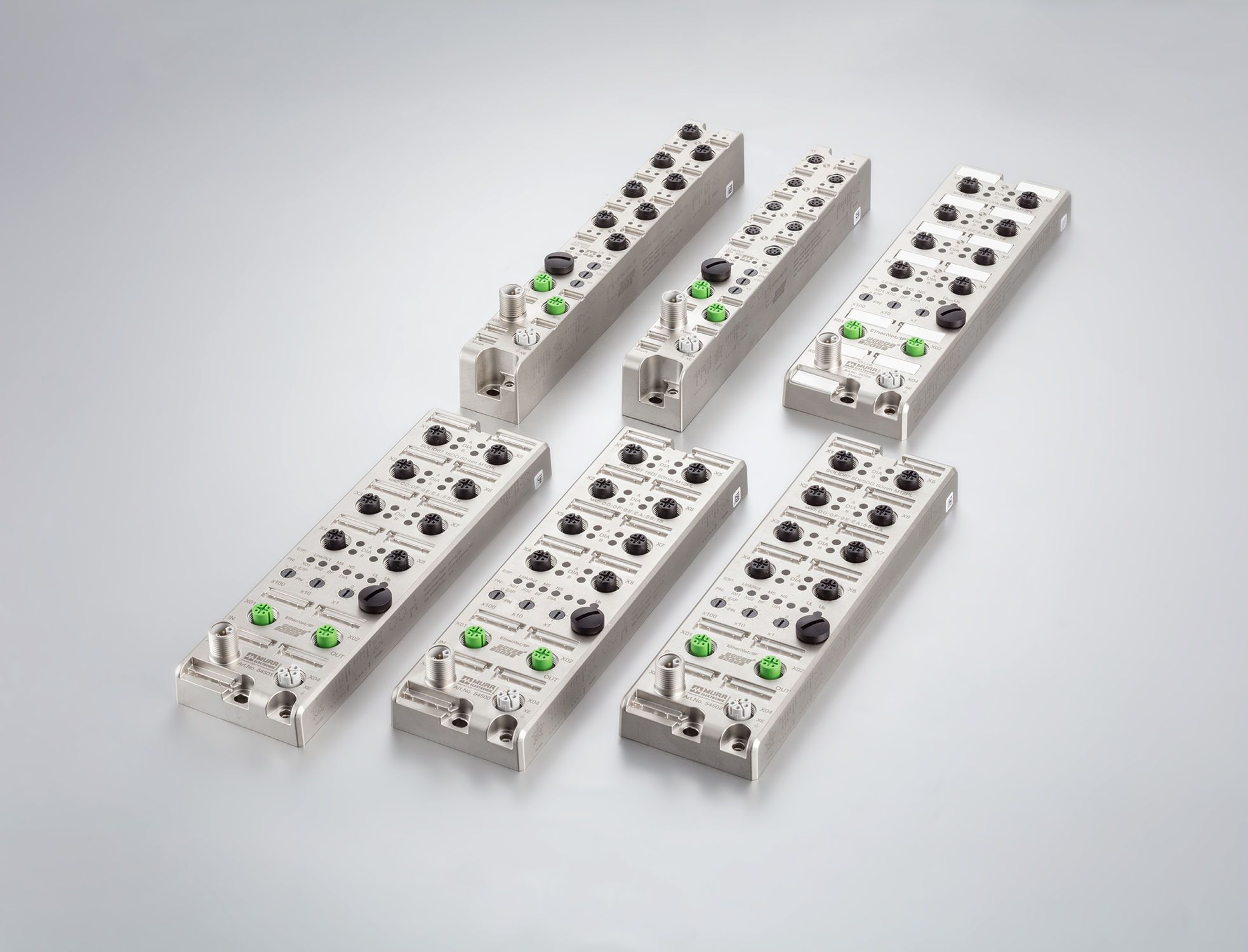

SOLID67 são os novos módulos compactos de I/O da Murrelektronik. Facilitam a instalação no campo e são muito atraentes para aplicações com sensores e atuadores IO-Link. Fornecem oito slots IO-Link diretamente adjacentes ao processo e podem facilmente incorporar IOs clássicos no sistema.

O encapsulamento completo e os impressionantes valores de vibração e choque (15 e 50 G) preparam os módulos para uso em ambientes industriais agressivos – dentro de uma faixa de temperatura de –20 a +70 °C. Isso abre a porta para inúmeras aplicações. As opções de diagnóstico abrangentes no módulo, através da unidade de controlo e através de um servidor web integrado, tornam a solução de problemas um exercício simples.

  • Cabos curtos de E/S para atuadores e sensores
  • Conexões M12 e Push/Pull
  • Evita erros de cablagem
  • Diagnósticos exaustivos
  • Caixa metálica resistente e design robusto
Classificação IP67
Minimizando Os Requisitos De Espaço
Robusto
Tempos de instalação mais curtos
Simplificando O Armazenamento
Desligamento Direcionado
Utilizando Todas As Posições
Pictograma de classificação ip Murrelektronik
Resistente a Ambientes Agressivos

A unidade é à prova de poeira, inviolável e protegida contra imersão temporária, que se define como passar até 30 minutos debaixo de água a 1m de profundidade.

Pictograma minimização as necessidades de espaço da Murrelektronik
Minimizando Os Requisitos De Espaço

Com apenas 30 milímetros de largura, as variantes finas IO-Link do SOLID67 são ideais para uso em instalações onde o espaço é limitado. Os módulos podem ser conectados diretamente adjacentes ao processo e sensores e atuadores podem ser conectados usando os cabos de conexão mais curtos.

Carcaça Totalmente Envasada Com Revestimento Protetor

A carcaça de peça única fundida em zinco possui um acabamento protetor para proteger contra aplicações de soldagem. Os módulos são resistentes à centelhas de solda e com classificação IP67. A carcaça totalmente revestida torna o módulo resistente a vibrações (vibração de 15 g, choque a 60 g) e adequado para aplicações em ambientes industriais adversos.

Pictograma de tempos de instalação mais curtos da Murrelektronik
Tempos De Instalação Mais Curtos

Os cabos de energia compactos M12 (codificados em L) podem transmitir até 16A em um fator de forma menor. A fonte de alimentação pode ser alimentada a vários módulos. Isso simplifica a instalação e reduz a passagem de cabos. O PI (organização do usuário para Profibus e ProfiNet) vê os conectores codificados em L M12 como o padrão futuro em conectores de energia.

Pictograma de simplificação do pictograma de armazenamento da Murrelektronik
Simplificando O Armazenamento

Os módulos SOLID67 são compatíveis com vários protocolos; eles suportam ProfiNet e EtherNet/IP. Dependendo do conceito de controle, um interruptor é simplesmente colocado diretamente no módulo. Isso reduz a diversidade de variantes. Uma quantidade menor de módulos de tipos diferentes precisam ser mantidos à mão.

Reação A Curtos-Circuitos

Se uma entrada ou saída entrar em curto-circuito, somente a porta de entrada ou o canal de saída afetado é desligado, e não o módulo inteiro. Portas ou canais adjacentes permanecem ligados. LEDs vermelhos indicam erros e um sinal é enviado para os controles.

Pictogramas utilizando todas as slots da Murrelektronik
Utilizando Todas As Posições

As posições (pino 4) dos módulos mestre IO-Link são multifuncionais; eles podem ser usados para sensores e atuadores IO-Link, mas também podem ser configurados como entradas ou saídas clássicas. Apenas um módulo único é necessário para gravar sinais de vários tipos.
